トムソン・抜き加工

抜き加工

プラダン専用のプレス機でシートをプレスし、必要な形状にくり抜く加工です。
ヤマコーは本社工場にプラダン専用大型プレス機3台を揃えており、抜き加工による量産体制ができています。

抜き加工を行う場合、くり抜くための木型を作成します。
この木型をトムソンと呼ばれるプレス機にセットし、圧力をかけてシートを型どおりにくり抜きます
抜き加工時に発生しがちなプラダンシートの白化現象も、独自の抜き加工技術で軽減させています。
弊社には3種類のプレス機があり、薄型から厚物まで様々なシートを
ニーズや用途に合わせて加工をすることができます。

加工機械

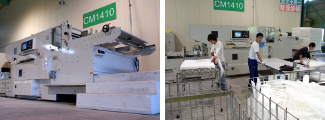

トムソンCM-Ⅲ

トムソンCM-Ⅲ
自動給紙自動排紙の高速プレス機です。
最大加工サイズ:1350x1000

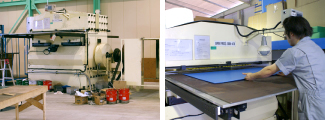

トムソンS-Ⅱ

トムソンS-Ⅱ
自動排紙のプラダンに最適化された高圧タイプのプレス機です。
最大加工サイズ:1440x1260

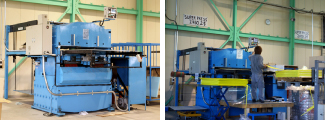

トムソンS-S

トムソンS-S
500tの超高圧プレスのトムソン機です。
最大加工サイズ:1980x1480

木型について

木型について
抜き加工を行うには木型が必要になります。
弊社で木型をご用意することも可能ですし、持ち込んでいただくことも可能です。
木型が必要な抜き加工は通常50枚以上の場合です。

弊社には4種5台のCAD/CAMシステム(カットマシン)がありますので、
50枚以下の小ロットの場合はCADカットを行います。

木型があれば何度でも同じ形状にシートを加工できますので
2回以上の注文をリピートして行う場合は木型を製作した方が
生産コストを抑えることができます。

尚、木型は最後のご注文時から最長1年間弊社で保管いたします。

加工可能なシート

厚物シート スミパネル / 強化ダンボール / プラパール
薄物シート プラダン / スミセラー / ダンボール / Pボード / ポーレンシート / パロニア / エフセル /ハッポート
板紙 / 各種フィルム
軟質シート ミラマット / 不織布 / 樹脂板(実績t0.3) / ミナフォーム / ライトロン / エアクッション

加工例

厚物プラダン スミセラー スミセラー 標準プラダン
厚物プラダン スミセラー 標準プラダン
Pボード クラフト紙 ミラマット クッション付きプラダン
Pボード クラフト紙 ミラマット クッション付きプラダン

CAD/CAM カット加工

カット加工

設計した図面データ通りにシートを切り出す加工です。
ヤマコーは本社工場に専用のCAD/CAMシステム(カットマシン)4種5台を揃えており
加工自由度の高いによるオーダーメイド生産体制ができています。

カット加工の場合、刃を滑らせてシートを加工していきますので、
断面白化せず、シャープに仕上がります。
また、カット加工では抜き加工の様に木型を制作する必要がありませんので、
小~中ロット程度の製作の場合、コストを抑えることができます。

弊社には4種類のプレス機があり、薄型から厚物まで様々なシートを
ニーズや用途に合わせて加工をすることができます。

加工機械

加工機械

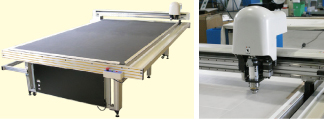

図面データ通りの形状に
シートをカット加工できるカットマシンです。
最大加工サイズ:3000x2000

加工可能なシート

プラスチックダンボール / スミセラー / ポーレンQSシート / ハッポート / スミセラーやわら / パロニア / 床面養生シート/ PQシート

加工例

標準プラダン 緩衝材 緩衝材
標準プラダン 緩衝材
